Linearna valjčna pot VMC

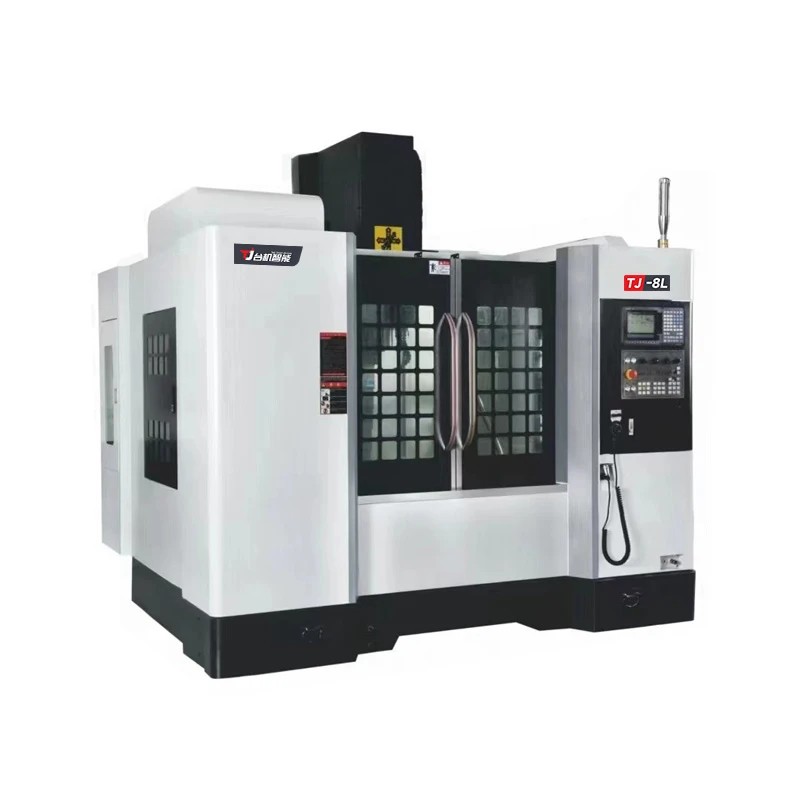

TJ-8L Linear Roller Way VMC je visoko-zmogljiv model, ki ga je oblikoval Guangdong Taiji posebej za raznoliko obdelavo majhnih in srednje-natančnih delov. Kot tipičen linearni valjčni VMC ima inovativno zasnovo z linearnimi vodili na oseh X/Y in utrjeno tirnico na osi Z. Ta zasnova združuje visoko učinkovitost tri-linijskega vodilnega stroja z zmožnostjo enostavnega obvladovanja težkih zahtev rezanja materialov, ki jih je težko -obdelovati-, kot sta kalupno jeklo in lito železo. Ultra-osnova in ultra-velika zasnova stebra v-obliki V zagotavljata odlično stabilnost med premikom pri visoki hitrosti, zaradi česar je široko uporaben na področjih, kot so majhni kalupi, elektronika 3C in splošni mehanski natančni deli.

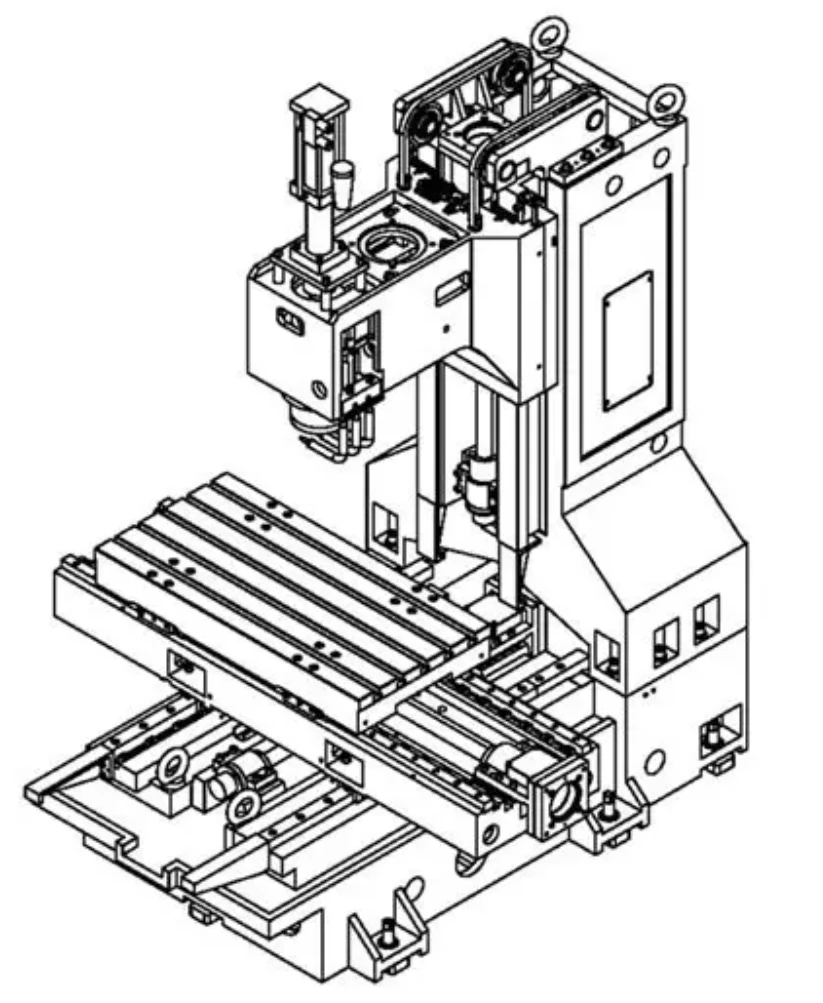

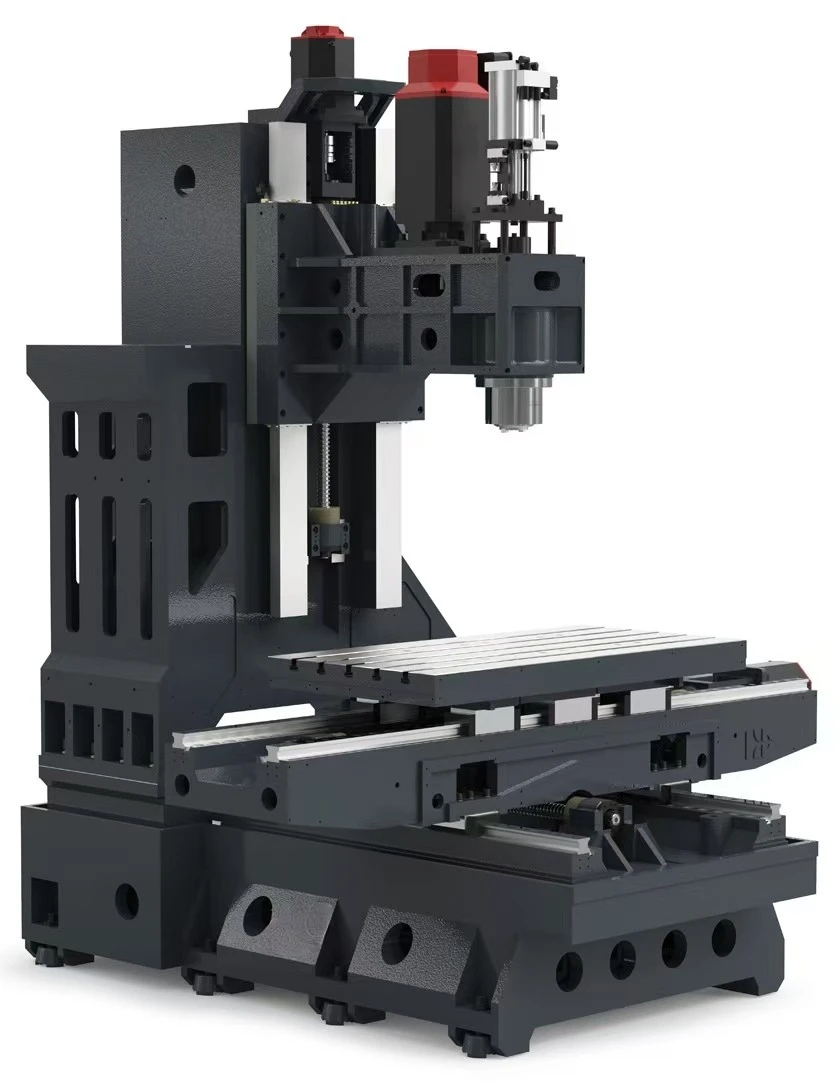

Naš TJ-8L Linear Roller Way VMC uporablja dvo-vrstno-eno-utrjeno strukturo: linearna vodila za osi X in Y zagotavljajo hiter odziv in dobro dinamiko; medtem ko utrjena tirnica za os Z ponuja visoko togost, blaženje vibracij in izjemno stabilnost med težkim rezanjem, kar zagotavlja odlično krožno natančnost in rezalno silo. To omogoča učinkovito strojno obdelavo različnih materialov, od aluminijevih zlitin do kalupnega jekla, s čimer resnično dosežete večnamensko-funkcionalnost. Razdalja od središča vretena do površine vodilne tirnice je med 110 in 600 mm, prav tako je bila optimizirana razdalja od čelne ploskve do delovne mize, kar omogoča enostaven dostop rok pri vpenjanju kompleksnih delov, zaradi česar je upravljanje zelo priročno. Vse ključne komponente, ki vplivajo na kakovost obdelovalnih strojev, so uvožene od vrhunskih-blagovnih znamk, z natančnim strukturnim načrtovanjem in proizvodnimi postopki, kar ima za posledico nizko stopnjo napak pri visokih obremenitvah in zajamčeno dolgoročno-stabilnost. Natančno kroglično vreteno ima zasnovo z dvojno-matico, s petimi krogličnimi ležaji, zaklenjenimi v končnih nosilnih sedežih in prednapetimi, da kompenzirajo napako toplotnega raztezanja vijaka, kar zagotavlja toplotno stabilnost obdelovalnega stroja.

To strojno orodje prikazuje izjemne rezultate obdelave v številnih majhnih in srednje{0}}velikih poljih natančne obdelave. Na primer pri izdelavi majhnih kalupov, kot so votline in vložki kalupov za brizganje in -tlačno litje, lahko zahvaljujoč njegovi visoki togosti in učinkovitemu sistemu orodij zagotovimo natančnost in kakovost površine zapletenih ukrivljenih površin, s čimer prihranimo čas naknadnega poliranja in naravno podaljšamo življenjsko dobo kalupa.

V sektorju elektronike in komunikacij 3C lahko precizne komponente, kot so kalupi za ohišje mobilnih telefonov, kalupi za slušalke in priključki, izdelani z visoko-hitrostnimi vreteni in natančnimi strukturami, dosežejo visok-sijaj, visoko-natančne rezultate, ki popolnoma izpolnjujejo zahteve trga po tankih, lahkih in estetsko privlačnih elektronskih izdelkih.

Vsak TJ-8L Linear Roller Way VMC je izdelan v skladu s certifikatom sistema vodenja kakovosti ISO 9001.

Vsi mazalni sistemi uporabljajo volumetrične razdelilne ventile, ki zagotavljajo enakomerno oskrbo z oljem do vseh mazalnih točk, ohranjajo dobro mazanje in podaljšujejo življenjsko dobo. Vsak stroj iz Guangdong Taiji je podvržen laserski kalibraciji, testiranju krožnosti in neprekinjenemu testiranju obremenitve, zaradi česar je najboljša izbira za obdelavo vaših izdelkov in delov kalupov.

Potrebujete nov vertikalni obdelovalni center. Vendar ste izbrali napačno vrsto vodnika. Stroj vibrira, poškoduje orodje in uniči drage dele. Izgubiš denar in čas.

Za težko-rezanje, velike kalupe in trde materiale morate izbrati škatlasta -toga vodila. Za največjo togost uporabljajo drsno trenje. Za visokohitro-natančno obdelavo in obdelavo lahkih kovin morate izbrati linearna vodila. Uporabljajo kotalno trenje za hitro premikanje in enostavno vzdrževanje.

Želite povečati hitrost rezanja delov. Toda rezalni intervali vašega stroja so prepočasni, kar ima za posledico izgubljen dragocen čas obdelovalnega cikla in zmanjšano število delov, izdelanih na dan.

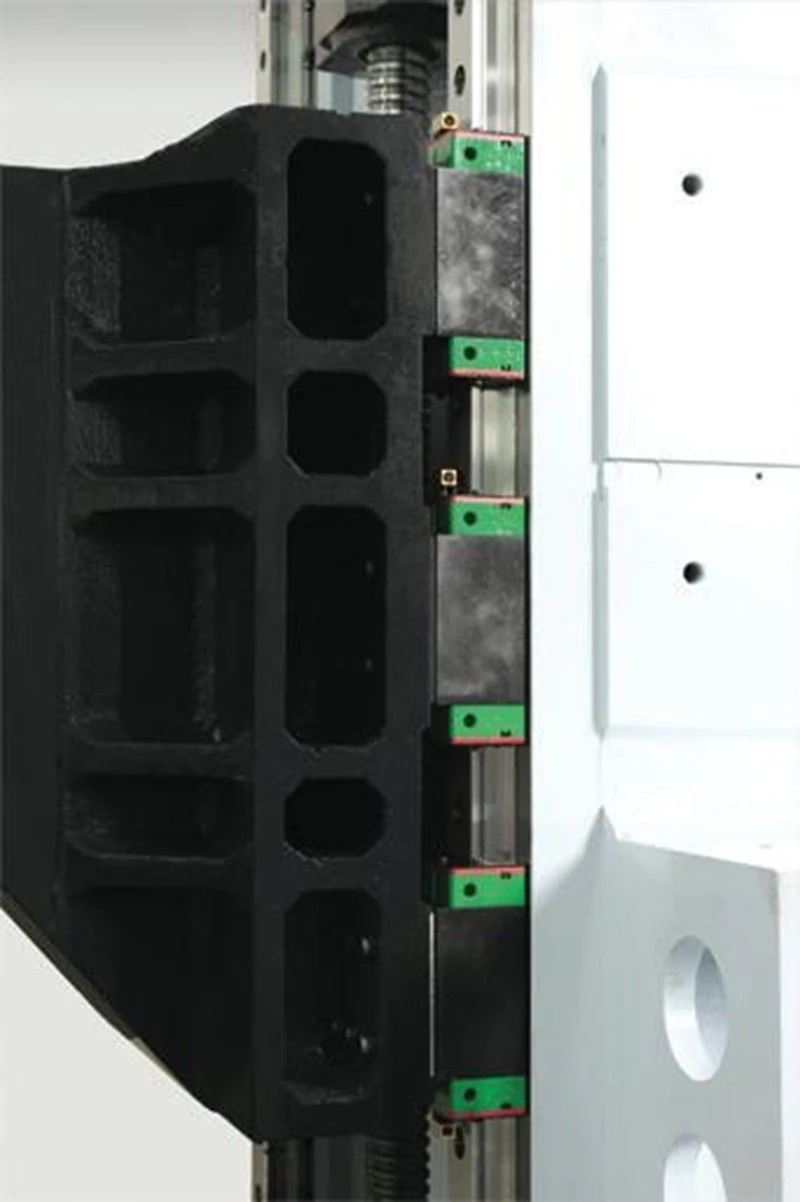

Pravzaprav trenje nadzoruje hitrost stroja. Linearna vodila uporabljajo majhne jeklene kroglice ali valje. Ti miniaturni valji so nameščeni znotraj modularnih kovinskih blokov in se gladko kotalijo po vodilu. To kotalno gibanje povzroča zelo malo fizičnega trenja. Servo motorjem stroja se ni treba truditi, da bi potisnili težko delovno mizo, kar omogoča hitro premikanje stroja. Nekateri visokohitrostni-stroji zlahka dosežejo hitrost 60 metrov na minuto. Tako visoke hitrosti olajšajo hitro izdelavo majhnih elektronskih komponent in tako prihranijo cikle obdelave. Utrjena vodila delujejo po popolnoma drugačnem principu.

Ti stroji uporabljajo letala iz trdnega litega železa. Te ravnine drsijo neposredno ena proti drugi, kar ustvarja ogromno drsno trenje. Visoko{2}}hitrost drsenja ustvarja visoke temperature, zaradi katerih se kovina razširi, kar popolnoma ogrozi natančnost pozicioniranja. Da bi preprečili poškodbe zaradi pregrevanja, je treba utrjena vodila premikati počasi. Njihova hitrost redko presega 15 metrov na minuto. Izbrati morate ustrezno vrsto vodila glede na vaše zahteve glede hitrosti. Visoko-hitrostna serijska obdelava zahteva linearna vodila, medtem ko nizko{9}}groba obdelava zahteva utrjena vodila.
